1. 概述

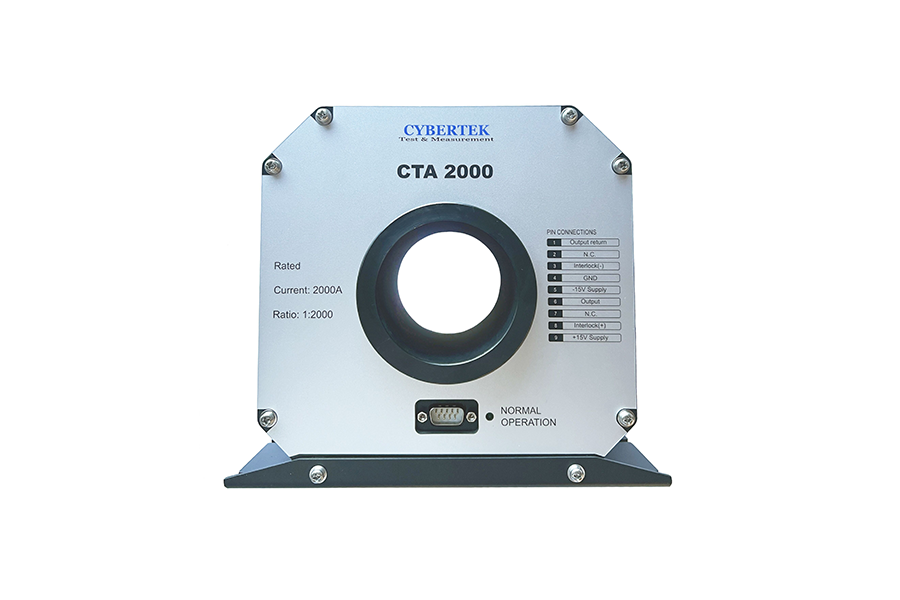

CTA系列產品是一款能夠同時測量直流和交流的超高精度互感器。電流范圍從60A到2000A；最精度高達50ppm；帶寬最高達到800kHz。利用磁通門技術實現高精度測量。具有優越的線性特性，極低的直流偏移，低溫漂特性，低插入損耗，強抗干擾性能，低噪聲等特點。廣泛應用于工業，醫療，實驗室等場合。
產品規格
測量條件: 溫度: 25℃; 供電電壓: ±Uc =±15V
f.s.: 滿量程數值
型 號 | CTA700 | CTA1000 | CTA1000B | CTA2000 | CTA2000B | |||||||||
最大測量連續直流電流IPN DC | 700A | 1000A | 1000A | 2000A | 2000A | |||||||||
最大測量連續有效值電流IPN | 495A | 707A | 707A | 2000A | 2000A | |||||||||
測量電流范圍IPM | ±700A | ±1000A | ±1000A | ±2000A | ±2000A | |||||||||
電流傳輸比 KN | 1:1750 | 1:1000 | 1:1500 | 1:2000 | 1:2000 | |||||||||
輸出電流IS | ±400mA | ±1000mA | ±666.666mA | ±1000mA | ±1000mA | |||||||||
精度(DC) | ≤±(50ppm f.s±3uA) （0.005%） | |||||||||||||
帶寬(±3dB) BW | 100kHz | 500kHz | 400kHz | 140kHz | 140kHz | |||||||||
負載電阻RM（在整個 測量電流，溫度，工作 電壓范圍內） | RM min | RM max | RM min | RM max | RM min | RM max | RM min | RM max | RM min | RM max | ||||
0 | 2.5Ω | 0 | 3Ω | 0 | 2Ω | 0 | 1Ω | 0 | 1Ω | |||||
參考圖5 | 參考圖6 | 參考圖7 | 參考圖8 | |||||||||||
最大過載能力＠單個脈沖100ms | ±3500A | ±4000A | ±5000A | ±10kA | ||||||||||
供電電壓 | ±15V(±5%) | |||||||||||||
供電電流 | ≤80mA+IS | ≤150mA+IS | ||||||||||||
額定工作電RMS (IEC61010-1) | Basic insulation | 1600V | 300V | 300V | 1000V | |||||||||
Beinforced insulation | 300V | 150V | 150V | 300V | ||||||||||
最大測量孔徑 | 30mm | 30mm | 30mm | 70mm | 80mm | |||||||||
二次接口 | D-Sub-9Pin | |||||||||||||
固定螺絲和緊固扭矩 | M5不銹鋼螺絲*4；3.7Nm M6不銹鋼螺絲*2；4.4Nm | M5不銹鋼螺絲*4；3.7Nm | ||||||||||||
