1. 概 述

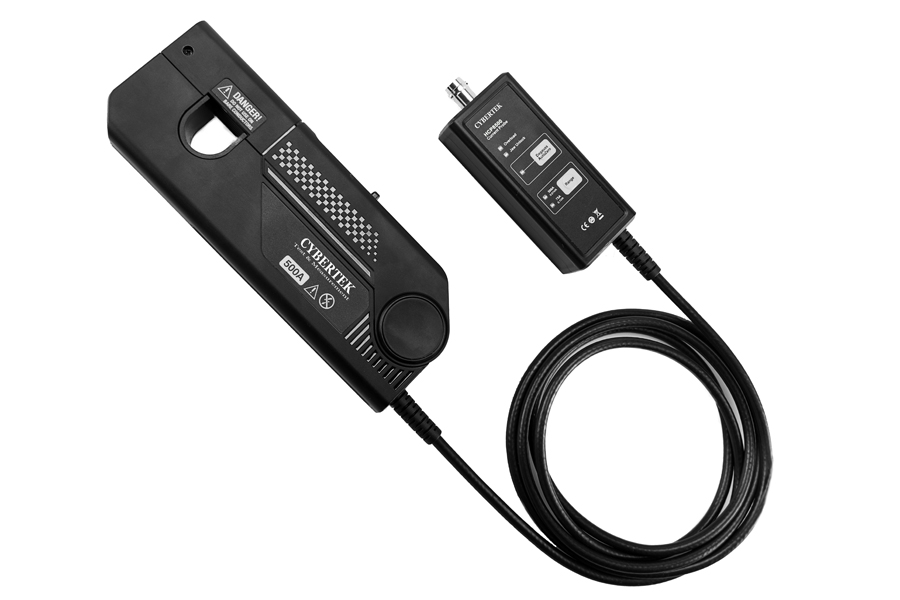

HCP8000系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，可準確快速捕捉電流波形；高精度，在電流測量量程范圍內，精度高達1%，滿足大部分測試領域的需要；兩個量程可供選擇，方便小電流測量；自動消磁調零功能，使用方便；聲光過流報警功能，提醒量程切換；電子輕觸式按鍵設計，使用壽命更長；標準的BNC輸出接口，可匹配任何廠家示波器。HCP8000系列電流探頭常用于開關電源、馬達驅動器、電子鎮流器、LED照明、新能源等設計和測試應用中。
HCP8300(A)鉗口可夾住直徑達20mm的導線，適用于大電流應用場合；測量300A的連續電流和500A的峰值電流，HCP8300提供了6MHz的帶寬,HCP8300A提供了8MHz的帶寬；探頭具有300A (100X)和50A (10X)兩個量程可選擇，10X量程用于小電流測量，分辨率高達10mA。
u 大鉗口
型 號 | HCP8150(A) | HCP8300(A) | HCP8500 | ||||
帶寬(-3dB) | HCP8150 | DC-12 MHz (圖10.a) | HCP8300 | DC- 6 MHz (圖13.a) | DC-5MHz (圖16) | ||
HCP8150A | DC-22 MHz (圖10.b) | HCP8300A | DC-8 MHz (圖13.b) | ||||
上升時間 | HCP8150 | ≤29ns | HCP8300 | ≤58ns | ≤70ns | ||
HCP8150A | ≤16ns | HCP8300A | ≤50ns | ||||
連續電流最大值 | HCP8150 | 150Arms （圖11.a） | HCP8300 | 300Arms (圖14.a) | 500Arms(圖17) | ||
HCP8150A | 150Arms （圖11.b） | HCP8300A | 300Arms (圖14.b) | ||||
峰值電流 | 300Apk | 500Apk | 750Apk | ||||
量程 | 30A | 10X衰減 | 50A | 10X衰減 | 75A | 10X衰減 | |
150A | 100X衰減 | 300A | 100X衰減 | 500A | 100X衰減 | ||
過流報警值 | 30A | ≥30APk | 50A | ≥50APk | 75A | ≥75APk | |
150A | ≥300APk | 300A | ≥500APk | 500A | ≥750APk | ||
電流傳輸比 | 30A | 0.1V/A | 50A | 0.1V/A | 75A | 0.1V/A | |
150A | 0.01V/A | 300A | 0.01V/A | 500A | 0.01V/A | ||
分辨率 | 30A | 10mA | 50A | 10mA | 75A | 10mA | |
150A | 100mA | 300A | 100mA | 500A | 100mA | ||
精度 (DC,45-66Hz最大連續電流) | 30A | ±1%±10mA | 50A | ±1%±10mA | 75A | ±1%±10mA | |
150A | ±1%±100mA | 300A | ±1%±100mA | 500A | ±1%±100mA | ||
輸入阻抗 | HCP8150 | 參考（圖12.a） | HCP8300 | 參考（圖15.a） | 參考(圖18) | ||
HCP8150A | 參考（圖12.b） | HCP8300A | 參考（圖15.b） | ||||
延時 | 探頭主機 | HCP8150 | 36ns | 41ns | 42ns | ||
HCP8150A | 30ns | ||||||
BNC(1m) | 5ns | ||||||
終端負載要求 | ≥100kΩ | ||||||
供電方式 | DC 12V/1A（標配適配器） | ||||||
絕緣線電壓 | 600V CATII 300V CATIII | ||||||
安全符合標準 | EN61010-1: 2010+A1:2019 EN 61010-2-032:2019 | ||||||
EMC符合標準 | EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013 | ||||||
