1. 概述

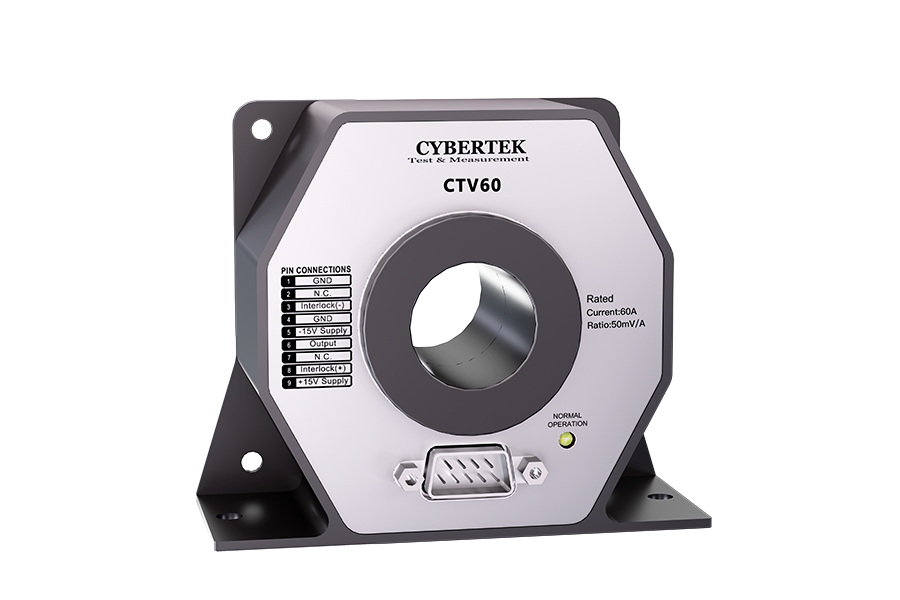

CTV系列是一款能夠同時測量直流和交流的超高精度互感器。測量電流范圍從60A到1000A，帶寬最高達到2MHz。采用磁通門技術，具有優越的線性特性，低溫漂特性，低插入損耗，強抗干擾性能，低噪聲等特點。非常適合高精度高穩定性的電流測量，廣泛應用于工業，醫療，實驗室等場合。
產品規格
測量條件: 溫度: 25℃; 供電電壓: ±Uc =±15V；導體在中心位置
型 號 | CTV60 | CTV200 | CTV1000 | CTV2000 | |
最大測量連續直流電流IPN DC | 60A | 200A | 1000A | 2000A | |
最大測量連續有效值電流IPN | 42A | 141A | 707A | 2000A | |
測量電流范圍IPM | ±60A | ±200A | ±1000A | ±2000A | |
電流傳輸比 | 50mV/A | 20mV/A | 4mV/A | 2mV/A | |
精度(DC,50/60Hz正弦波) | ≤±(讀數的0.03%±0.2mV) | ||||
帶寬(±3dB) BW | 2MHz | 1.5MHz | 1MHz | 500kHz | |
最大輸入電流 | 參考 電流額定值 VS頻率曲線 | ||||
最大過載能力 ＠單個脈沖100ms | ±200A | ±600A | ±3000A | ±6000A | |
供電電壓 | ±15V(±5%) | ||||
額定工作電壓 RMS (IEC61010-1) | Basic insulation | 2000V | 2000V | 100V | 1000V |
Beinforced insulation | 600V | 600V | 150V | 300V | |
最大測量孔徑 | 25mm | 25mm | 30mm | 80mm | |
二次接口 | D-Sub-9Pin | ||||
固定螺絲和緊固扭矩 | M4不銹鋼螺絲*4；2.8Nm M5不銹鋼螺絲*2；3.7Nm | M5不銹鋼螺絲*4；3.7Nm M6不銹鋼螺絲*2；4.4Nm | M5 不銹鋼螺絲*4；3.7Nm | ||
