1. 概 述

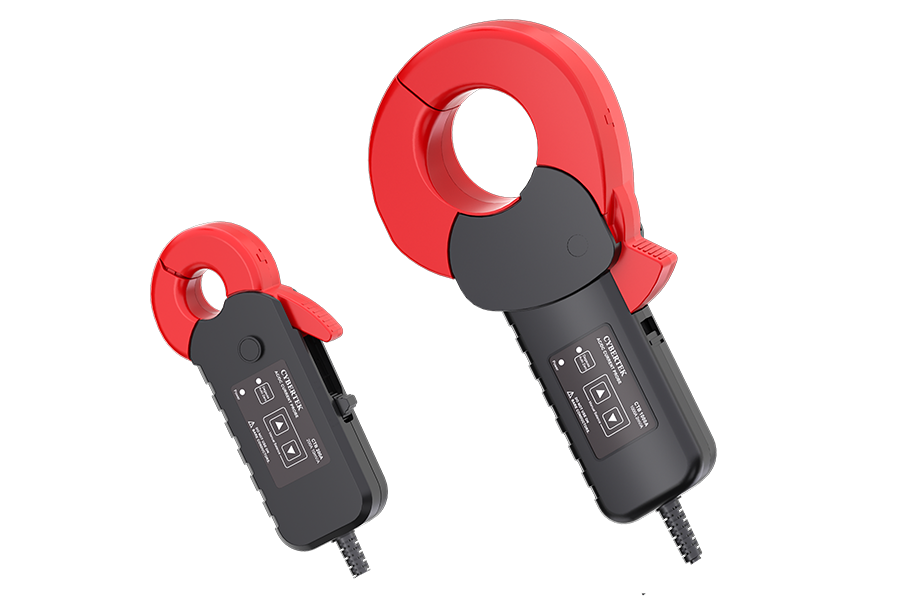

CTB系列電流探頭是一款能夠同時測量直流和交流的高精度電流探頭。采用高性能磁通門技術，易于使用的開口鉗電流傳感器，高達0.2%的測量精度，極低的零位和幅值精度溫漂。可工作在-40到85℃環境溫度。最大測量導體直徑50mm，最大測量電流高達2000A。CTBxxxA配合CTB104/A(四通道高精度電流探頭電源)使用；CTBxxxB用12V適配器供電；CTBxxxC用±12V供電（雷莫接口），可以兼容部分功率分析儀的供電接口，無需額外電源；CTBxxxD用12Pin航空接口，也是可以兼容部分功率分析儀的供電接口。主要用于高精度的電流測量，配合功率分析儀使用，實現功率分析。
1.產品電氣規格
? f.s.最大顯示值或刻度長度(表示額定初級電流量程)
? rdg.讀取值(表示當前正在測量的值以及測量?jī)x器當前指示的值)
? 輸入正弦波﹑導體中心位置﹑不包括各種影響
? 輸入電阻為1MΩ以上的測量?jī)x器
? 測量前請正確消磁調零
型號 | CTB20 A/B/C/D | CTB200 A/B/C/D | CTB501 A/B/C/D | CTB500 A/B/C/D | CTB1000 A/B/C/D | CTB2000 A/B/C/D |
額定電流 | AC/DC 20A | AC/DC 200A | AC/DC 500A | AC/DC 500A | AC/DC 1000A | DC 2000A AC 2000APk |
帶寬 | 1MHz | 600kHz | 500kHz | 100kHz | 50kHz | 50kHz |
電流傳輸比 | 0.1V/A | 10mV/A | 4mV/A | 4mV/A | 2mV/A | 1mV/A |
最大輸入電流 | 參考 電流額定值VS頻率曲線 | |||||
精度 | 參考 精度列表說明 | |||||
使用溫濕度范圍 | -40℃~85℃,80% RH以下（沒有結露） | -40℃~60℃,80% RH以下（沒有結露） | ||||
保證精度范圍 | 0℃~40℃,80% RH以下 | |||||
溫漂系數 | -40℃~0℃﹑40℃~85℃ 幅度靈敏度：±0.02% rdg./℃以下 偏置電壓：≤±0.01% f.s./℃ | -40℃~0℃﹑40℃~60℃，幅度靈敏度：±0.02% rdg./℃以下， 偏置電壓：≤±0.01% f.s./℃ | ||||
可測量導體直徑 | Φ20 mm以下 | φ50 mm以下 | ||||
導體位置影響 | ±0.1%rdg.以下(20A輸入,DC-100Hz，使用外徑為5mm的線材情況) | ±0.1%rdg.以下(100A輸入，DC-100Hz，使用外徑為5mm的線材情況) | ±0.1%rdg.以下(100A輸入，DC-100Hz，使用外徑為5mm的線材情況) | ±0.2%rdg.以下(100A輸入DC-100Hz，使用外徑為10mm的線材情況) | ±0.2%rdg.以下(1000A輸入，50Hz/60Hz，使用外徑為30mm的線材情況) | ±0.2%rdg.以下(1000A輸入，50Hz/60Hz，使用外徑為30mm的線材情況) |
供電方式 | A系列搭配CTB104/A使用，B系列使用12V適配器，C系列為雷莫接口 | |||||
電源容量 | ± 200mA 以 下(20A/45Hz 測量，± 12V 供電) | ± 250mA 以 下(200A/45Hz 測量，± 12V 供電) | ± 300mA 以 下(500A/45Hz 測量，± 12V 供電) | ± 300mA 以 下(500A/45Hz 測量，± 12V 供電) | ± 300mA 以下(1000A/45Hz 測量，± 12V 供電) | ± 600mA 以 下(1000A/45Hz 測量，± 12V 供電) |
