1. 概述

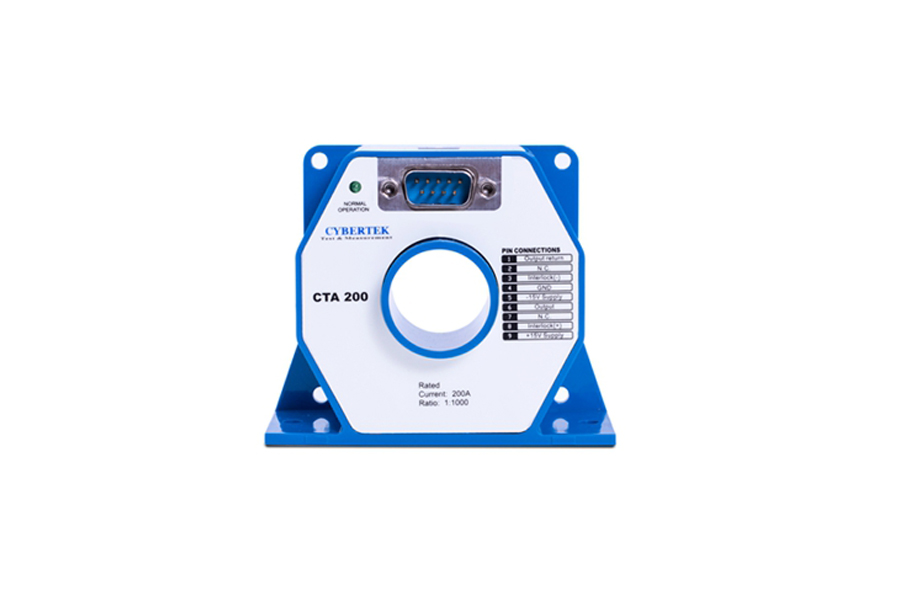

CTA系列產品是一款能夠同時測量直流和交流的超高精度互感器。電流范圍從60A到2000A；最精度高達50ppm；帶寬最高達到800kHz。利用磁通門技術實現高精度測量。具有優越的線性特性，極低的直流偏移，低溫漂特性，低插入損耗，強抗干擾性能，低噪聲等特點。廣泛應用于工業，醫療，實驗室等場合。
產品規格
測量條件: 溫度: 25℃; 供電電壓: ±Uc =±15V
f.s.: 滿量程數值
型 號 | CTA20 | CTA60 | CTA200 | CTA400 | |||||
最大測量連續直流電流IPN DC | 20A | 60A | 200A | 400A | |||||
最大測量連續有效值電流IPN | 20A | 42A | 141A | 282A | |||||
測量電流范圍IPM | ±20A | ±60A | ±200A | ±400A | |||||
電流傳輸比 KN | 1：200 | 1:600 | 1:1000 | 1:2000 | |||||
輸出電流IS | ±100mA | ±100mA | ±200mA | ±200mA | |||||
精度(DC) | ≤±（100ppm f.s.±5uA) （0.01%） | ||||||||
帶寬(±3dB) BW | 1MHz | 800kHz | 500kHz | 100kHz | |||||
負載電阻RM（在整個 測量電流，溫度，工作 電壓范圍內） | RM min | RM max | RM min | RM max | RM min | RM max | RM min | RM max | |
0 | 60Ω | 0 | 60Ω | 0 | 30Ω | 0 | 2.5Ω | ||
參考圖1 | 參考圖2 | 參考圖3 | 參考圖4 | ||||||
最大過載能力＠單個脈沖100ms | ±100A | ±300A | ±1000A | ±2000A | |||||
供電電壓 | ±15V(±5%) | ||||||||
供電電流 | ≤80mA+IS | ||||||||
額定工作電RMS (IEC61010-1) | Basic insulation | 2000V | 2000V | 2000V | 2000V | ||||
Beinforced insulation | 600V | 600V | 600V | 600V | |||||
最大測量孔徑 | 26mm | 26mm | 26mm | 26mm | |||||
二次接口 | D-Sub-9Pin | ||||||||
固定螺絲和緊固扭矩 | M4不銹鋼螺絲*4；2.8Nm M5不銹鋼螺絲*2；3.7Nm | ||||||||
