1. 概 述

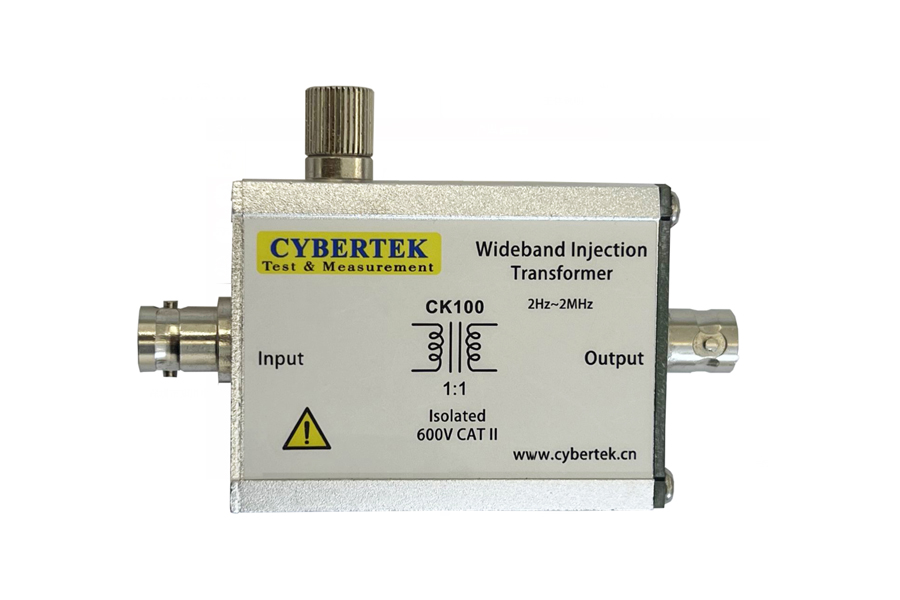

CK100寬帶注入變壓器將信號注入到電路中，例如開關電源的控制回路，配合環路分析儀實現開關電源的環路分析。
產品規格
測試條件：25°C；5歐姆終端負載
參 數 | 規 格 |
比例系數 | 1:1 |
帶寬(-3dB) | 2Hz—2MHz |
隔離電壓 | 600V CATIII |
初級次級間電容 | 400pF@1kHz |
次級最大電流 | 10mA |
工作穩定 | 0°C to 50?°C |
尺寸 | 85mm ×46mm ×30mm |
重量 | 96g |
