1. 概述

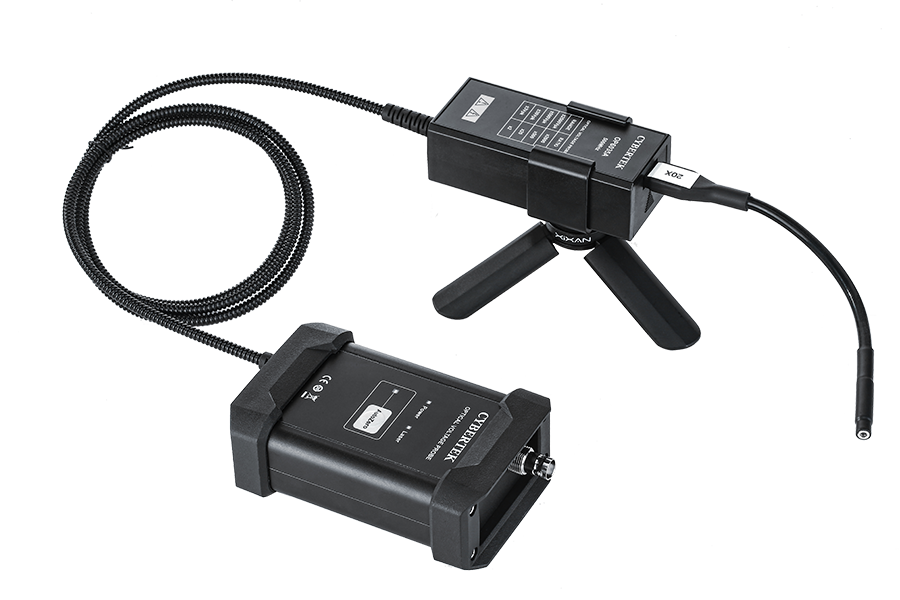

OP6000A是超高共模抑制比的光纖隔離電壓探頭。傳統的差分探頭的共模抑制比在高頻段下降很快，導致準確測量高共模干擾電壓下的小電壓信號波形（比如測量半橋電路的上管的驅動電壓）極其困難。OP6000A釆用了高性能的激光器光纖信號傳輸系統，從而在整個工作帶寬內具有超高的共模抑制比，可以幫助我們的客戶用很低的成本完成這類挑戰性的測量。
電氣規格
型號 | OP6031A | OP6033A | OP6035A | |||
帶寬(-3dB) | 150MHz | 350MHz | 500MHz | |||
上升時間 | ≤ 2.3ns | ≤ 1.0ns | ≤ 0.7ns | |||
主機噪聲(Vrms)典型值 | 2.5mV | 2.5mV | 3mV | |||
終端負載 | 1MΩ | |||||
輸出電壓范圍 | ±1.5V | |||||
直流精度 | ≤±1%（0~40℃） | |||||
衰減器選擇 | CK-AT2XB | CK-AT20XB | CK-AT500XB | CK-AT2000XB | ||
最大差分測量電壓 (DC + Peak AC) | ±3V | ±30V | ±500V | ±2500V | ||
最大無損電壓 | 2kVpp | 2kVpp | 5kVpp | 6kVpp | ||
隔離電壓(DC + Peak AC) | ±60kV | |||||
輸入阻抗 | 2X | 1MΩ//16pF | ||||
20X | 1MΩ//6pF | |||||
500X | 10MΩ//3pF | |||||
2000X | 10MΩ//3pF | |||||
延時時間 | 主機 | 約13ns | ||||
BNC(1m) | 5ns | |||||
CMRR典型值（使用20X衰減器） | DC-10MHz | 160dB | ||||
10MHz-100MHz | 100dB | |||||
100MHz-300MHz | 90dB | |||||
300MHz-500MHz | 80dB | |||||
前端充電電池 | 容量 | 7.4V/950mA | ||||
工作時間 | 約8小時 | |||||
待機時長（休眠） | 約30天 | |||||
后端供電 | USB 5V/2A | |||||
自動調零 | 有 | |||||
