一、概 述

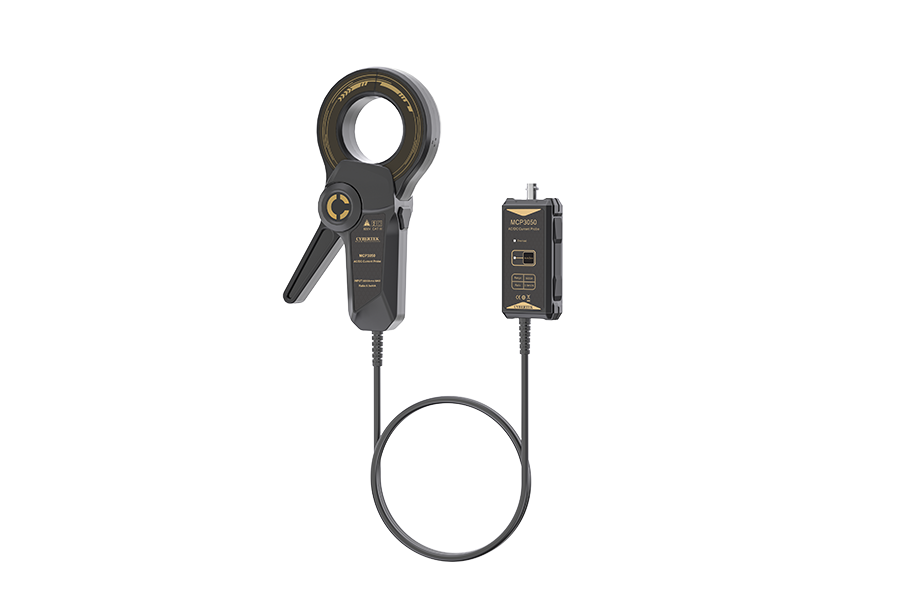

MCP3000系列產(chǎn)品是一款能夠同時測量直流和交流的電流探頭。最大測量電流5000A（rms），精度典型值2%，帶寬12MHz。插入損耗低，可測量高頻電流。具有自動調(diào)零功能，使用方便。使用外部電源供電。帶有過載報警功能。標準的BNC輸出接口,方便和示波器等其它設(shè)備的連接。
電氣特性
測量條件：23℃,60%RH,附近無載流線，被測導(dǎo)線（Φ30mm）穿過中心測試，負載阻抗1MΩ。
型號 | MCP3010 | MCP3020 | MCP3050 |
最大測量電流 | 1000Arms | 2000Arms | 5000Arms |
峰值電流 | 1500Apk | 3000Apk | 7000Apk |
衰減比 | 2mV/A | 1mV/A | 0.5mV/A |
典型精度（DC，45Hz~66Hz） | ±2%rdg. ±2mV | ±2%rdg. ±1mV | ±2%rdg. ±1mV |
帶寬（-3dB） | 12MHz | ||
供電方式 | DC5V/2A(標配適配器) | ||
最大絕緣線電壓 | CATII 600V | ||
鉗口直徑 | 54mm | ||
終端負載阻抗 | ≥100kΩ | ||
