2020年6月18日，高端電流電壓探頭的領先廠商深圳知用電子隆重發布世界首創的專利產品隔離電壓探頭OP6030。傳統的差分探頭的共模抑制比在高頻段下降很快，導致準確測量高共模干擾電壓下的小電壓信號波形（比如測量半橋電路的上管的驅動電壓）極其困難。知用電子推出的OP6030釆用了專利的射頻隔離技術，從而在整個工作帶寬（50MHz）內具有超高的共模抑制比，可以幫助我們的客戶用很低的成本完成這類挑戰性的測量。該產品同樣適用于SIC、GaN高速驅動波形的測量。
1. 概述

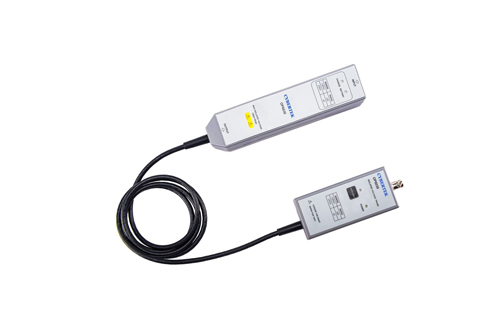

OP6030是一款超高共模抑制比的隔離電壓探頭。傳統的差分探頭的共模抑制比在高頻段下降很快，導致準確測量高共模干擾電壓下的小電壓信號波形（比如測量半橋電路的上管的驅動電壓）極其困難。OP6030釆用了專利的射頻隔離技術，從而在整個工作帶寬（50MHz）內具有超高的共模抑制比，可以幫助我們的客戶用很低的成本完成這類挑戰性的測量。
產品特點：
? 雙量程設計,可測量的差分電壓為30V/3V
? 帶寬高達50MHz
? 輸入輸出完全隔離，隔離電壓1500V
? 輸入端具有較高的輸入阻抗和較低的輸入電容
? 自動調零功能設計
? 輸出端是標準的BNC輸出接口，可配合任何廠家示波器
2. 應用
可廣泛用于開關電源﹑電機驅動器、新能源逆變器、變頻器﹑照明電源﹑變頻家電和其它電氣功率裝置等的研發﹑調試或檢修工作中。
F 浮地信號測試
F 上橋MOSFET柵極驅動信號測量，同樣適用于SIC、GaN高速驅動波形的測量。
F 高共模電壓情況下的差模小信號測量

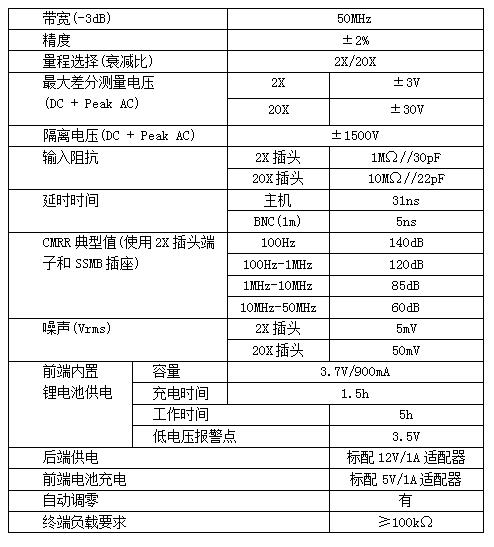

3.電氣規格
